Назначение

Стенд предназначен для проведения циклических испытаний гидравлических амортизаторов и амортизаторных стоек на долговечность методом возвратно-поступательного движения штока с синусоидальным характером нагрузки. Применяется в испытательных лабораториях производителей автокомпонентов для ресурсных испытаний, приёмо-сдаточных испытаний серийной продукции и валидации конструктивных изменений.

Ключевые характеристики

• 5 испытательных позиций одновременно — высокая производительность
• Усилие до 120 кН суммарное (24 кН на образец)
• Электромеханический привод — надёжнее и экономичнее сервогидравлики для длительных испытаний
• Встроенная система водяного охлаждения — предотвращает перегрев образцов
• Индивидуальная регулировка хода — точная настройка амплитуды под каждый образец
• Скорость до 0,52 м/с — с плавной регулировкой
• Расчётный ресурс 15 лет — для многосменной круглосуточной работы

Конструкция

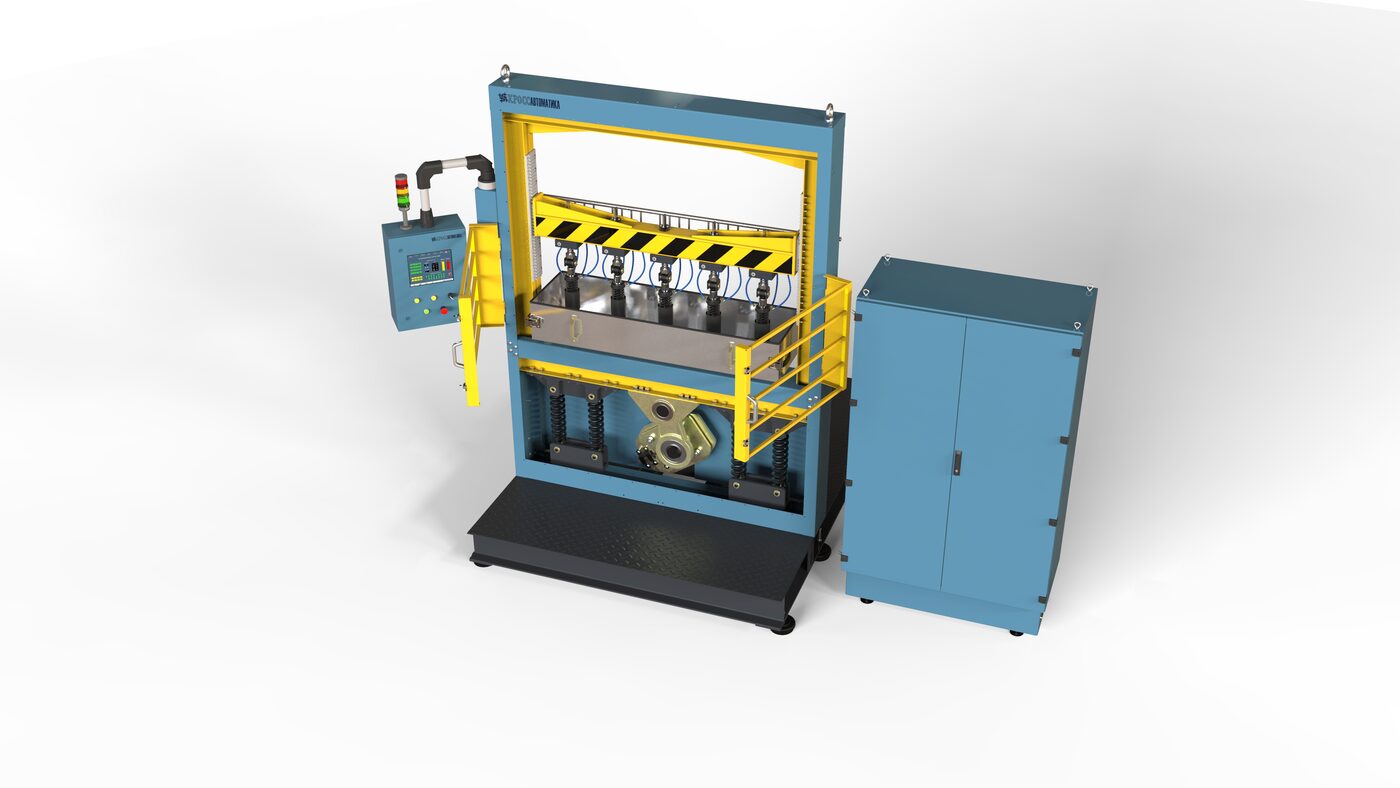

Стенд построен на мощной сборно-сварной раме из термообработанных стальных профилей. Расчёты методом конечных элементов подтверждают минимальные деформации (≤0,5 мм) при полной нагрузке 120 кН.

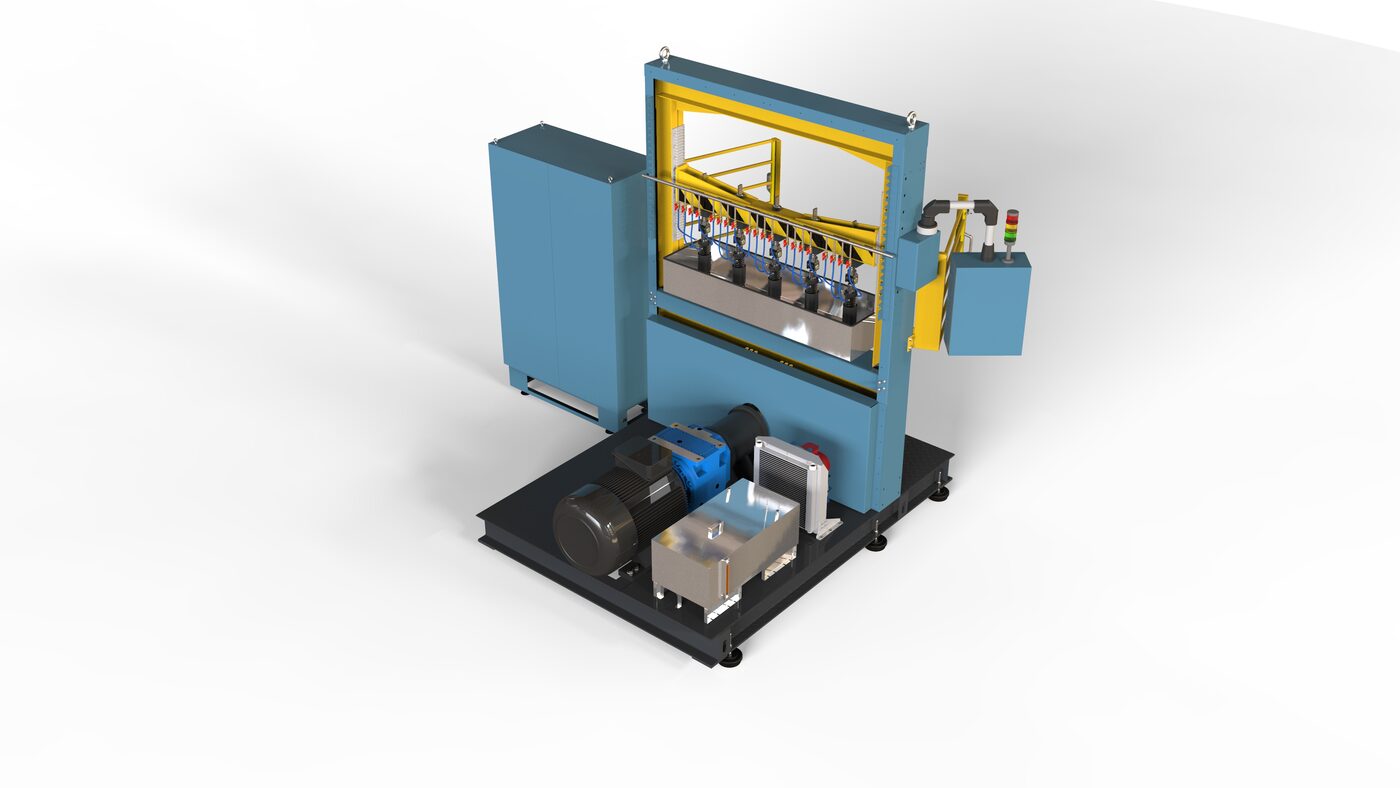

Силовой привод: асинхронный электродвигатель с частотным преобразователем → редуктор → кривошипно-шатунный механизм (преобразование вращения в возвратно-поступательное движение). Эластичная муфта между двигателем и валом.

Подвижная каретка: высокоточные профильные рельсовые направляющие, большая линейная база (исключение перекосов и подклиниваний). Рассчитана на опрокидывающие моменты при несимметричной загрузке.

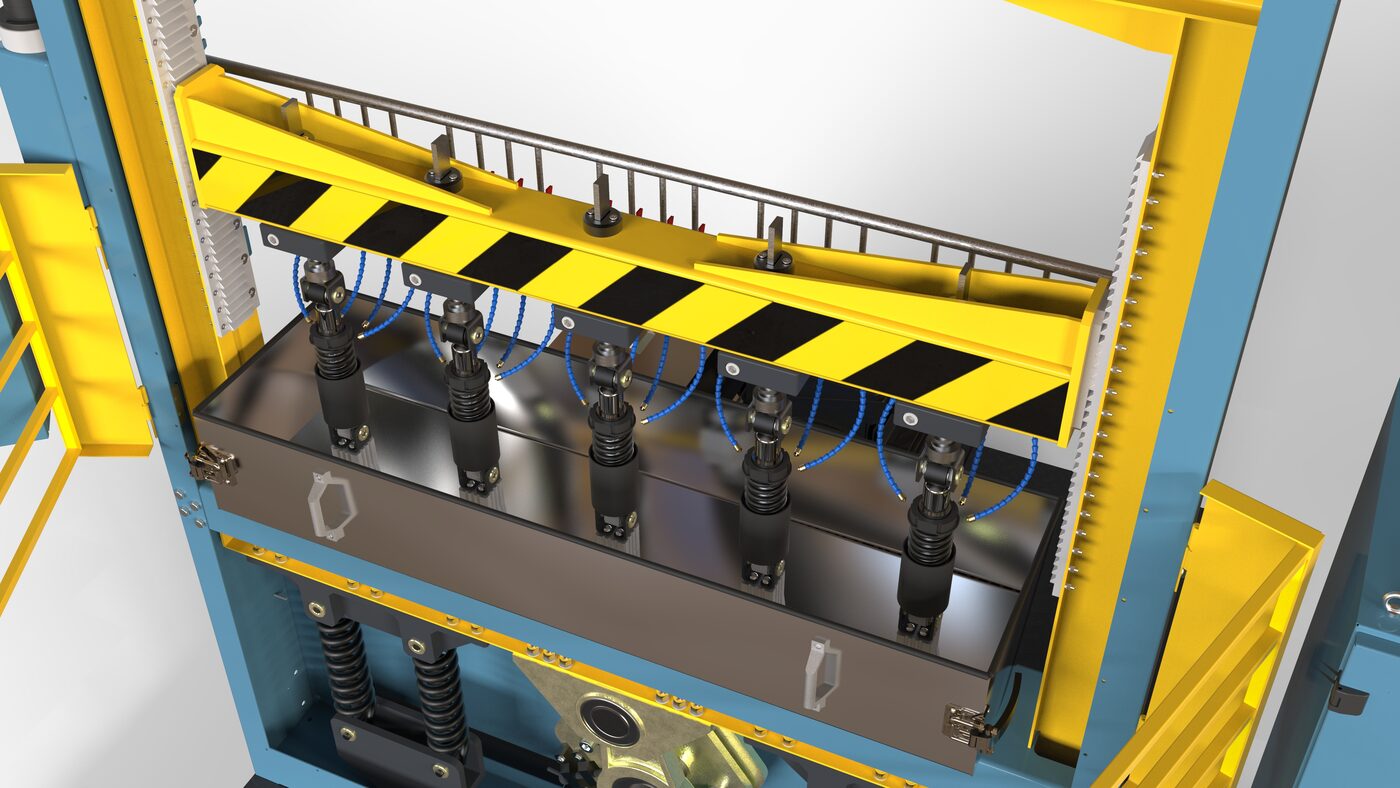

Система крепления образцов: 5 независимых позиций. Верхняя подвижная траверса с регулировкой по высоте и 5 винтовыми упорами. Нижняя неподвижная траверса. Быстросменная оснастка под типы креплений (проушина с сайлентблоком, резьбовой шток).

Система водяного охлаждения: замкнутый контур с индивидуальной регулировкой подачи на каждый образец. Бак из нержавеющей стали, насосы, коллектор, радиатор с вентилятором.

Выполняемые функции

• Циклическое сжатие-растяжение амортизаторов с синусоидальным законом движения
• Плавная регулировка скорости перемещения траверсы (0,052–0,52 м/с)
• Механическая настройка амплитуды хода (30–100 мм, точность ±1 мм)
• Точный подсчёт циклов нагружения
• Поддержание заданной скорости с точностью ±5%
• Контроль тока двигателя (диагностика заклинивания/перегрузки)
• Автоматическая остановка по достижении заданного числа циклов
• Система водяного охлаждения с контролем температуры

Система управления и безопасность

Управление: промышленный ПК (Lenovo) + ПЛК, сенсорная HMI-панель. ПО на базе Кросс-Старт и Кросс-Тест (не менее 12"), частотный преобразователь для точного управления скоростью. Программирование режимов испытаний (число циклов, скорость).

Три уровня безопасности:

1. Аппаратная цепь (Safety Relay): кнопки аварийной остановки, блокировочные выключатели ограждений, датчики критических параметров
2. Программная защита (ПЛК): контроль тока двигателя, скорости, счётчика циклов
3. Механическая: защитные ограждения зоны движения с блокировками, механические стопоры для фиксации траверсы при обслуживании

Соответствие: ГОСТ Р ИСО 13849-1, ГОСТ Р ИСО 12100, ТР ТС 010/2011.

Варианты исполнения

Технические характеристики (базовый вариант)

Условия поставки

Разработка → изготовление → испытания и отладка на территории Исполнителя → поставка → монтаж и пуско-наладка на территории Заказчика → обучение персонала → гарантийное обслуживание. Полный комплект документации: паспорт, руководство по эксплуатации, схемы, методика аттестации. Все измерительные приборы — с поверкой и в реестре СИ.
