Назначение

Система предназначена для проверки герметичности топливных баков, технологических ёмкостей и аналогичных изделий методами пневматических испытаний под давлением. Может быть реализована как новая система, так и как модернизация существующего испытательного оборудования (ванны, стенда).

Методы испытаний (по ГОСТ 24054-80): манометрический компрессионный (по падению давления) и пузырьковый компрессионный (визуальный, в водяной ванне).

Ключевые преимущества

• Двойной контроль герметичности — манометрический + пузырьковый методы
• Модернизация существующего оборудования — дооснащение системой электро-пневмоавтоматики без замены ванны
• Полуавтоматический режим — оператор только подключает изделие и запускает цикл, остальное — автоматика
• Протоколирование — автоматическая генерация протокола испытаний в электронном виде
• Промышленное исполнение УХЛ1 — для эксплуатации в производственных цехах

Состав системы

Пневматическая подсистема:

• Блок подготовки воздуха, электропневмоклапан для точного задания давления, пневматический редуктор
• Предохранительный клапан, коммутационная арматура, фильтры, трубопроводы, глушитель на линии сброса
• Комплекты заглушек для герметизации баков (с требуемой термостойкостью)
• Работа от отдельного компрессора или централизованной пневмосети

Измерительно-управляющая подсистема:

• Промышленный контроллер с модулями ввода-вывода
• Промышленный компьютер с тачскрин-монитором
• Датчик давления (в реестре СИ, с поверкой)
• Коммутационное оборудование, система бесперебойного питания
• Специализированное ПО на базе «Кросс-Старт» / «Кросс-Тест»
• Wi-Fi модуль для подключения к локальной сети

Выполняемые функции

• Набор испытательного давления по заданной циклограмме (скорость, величина, количество ступеней)
• Поддержание заданного давления на участках выдержки
• Контроль герметичности: манометрический + пузырьковый
• Полуавтоматический режим: запуск испытания оператором, полностью автоматическое выполнение цикла
• Аварийный автоматический останов при нештатной ситуации
• Автоматическая генерация протокола испытаний
• Ведение архива параметров, регистрация событий и действий оператора

Варианты реализации

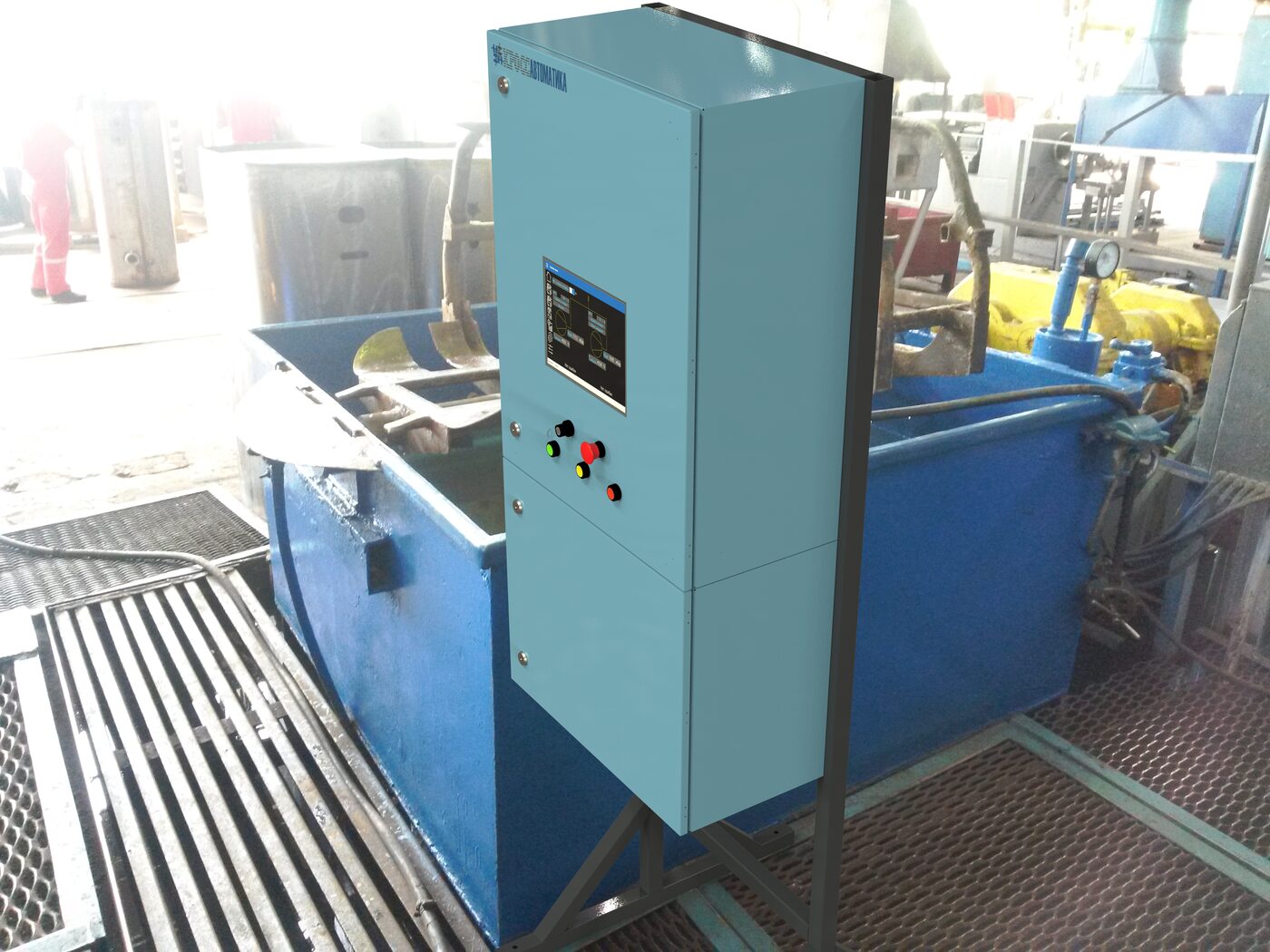

• Модернизация существующей испытательной ванны — дооснащение системой электро-пневмоавтоматики
• Новая система «под ключ» — разработка, изготовление и поставка полного комплекса
• Отдельные модули — поэтапное наращивание функциональности

Технические характеристики

Технические характеристики (диапазон давления, количество позиций, габариты) определяются техническим заданием Заказчика и могут варьироваться в широких пределах.

Условия поставки

Предпроектное обследование → разработка проектно-конструкторской документации → изготовление → испытания → пуско-наладка «под ключ» → обучение персонала. Полный комплект документации: паспорт, руководство по эксплуатации, электрические схемы. Гарантийное обслуживание.
