Назначение

Стенд предназначен для проведения пневматических испытаний на герметичность в полуавтоматическом режиме. Основное применение — проверка тормозных камер (ТК), тормозных камер с пружинным энергоаккумулятором (ТКЭА), пневматической арматуры и других изделий, требующих проверки герметичности сжатым воздухом.

Испытания проводятся путём создания и поддержания по заданной циклограмме давления воздуха внутри изделий, с автоматическим контролем герметичности и выдачей протокола.

Ключевые преимущества

• Компактное моноблочное исполнение — все элементы в едином корпусе пультовой конструкции
• Полуавтоматический режим — оператор подключает изделие и запускает цикл, далее — полный автомат
• Работа от цеховой пневмосети или компрессора — гибкость подключения
• ПО «Кросс-Старт» / «Кросс-Тест» — управление циклограммой, архивирование, протоколирование
• Безопасность — защитная крышка рабочей зоны, аварийный останов

Конструкция

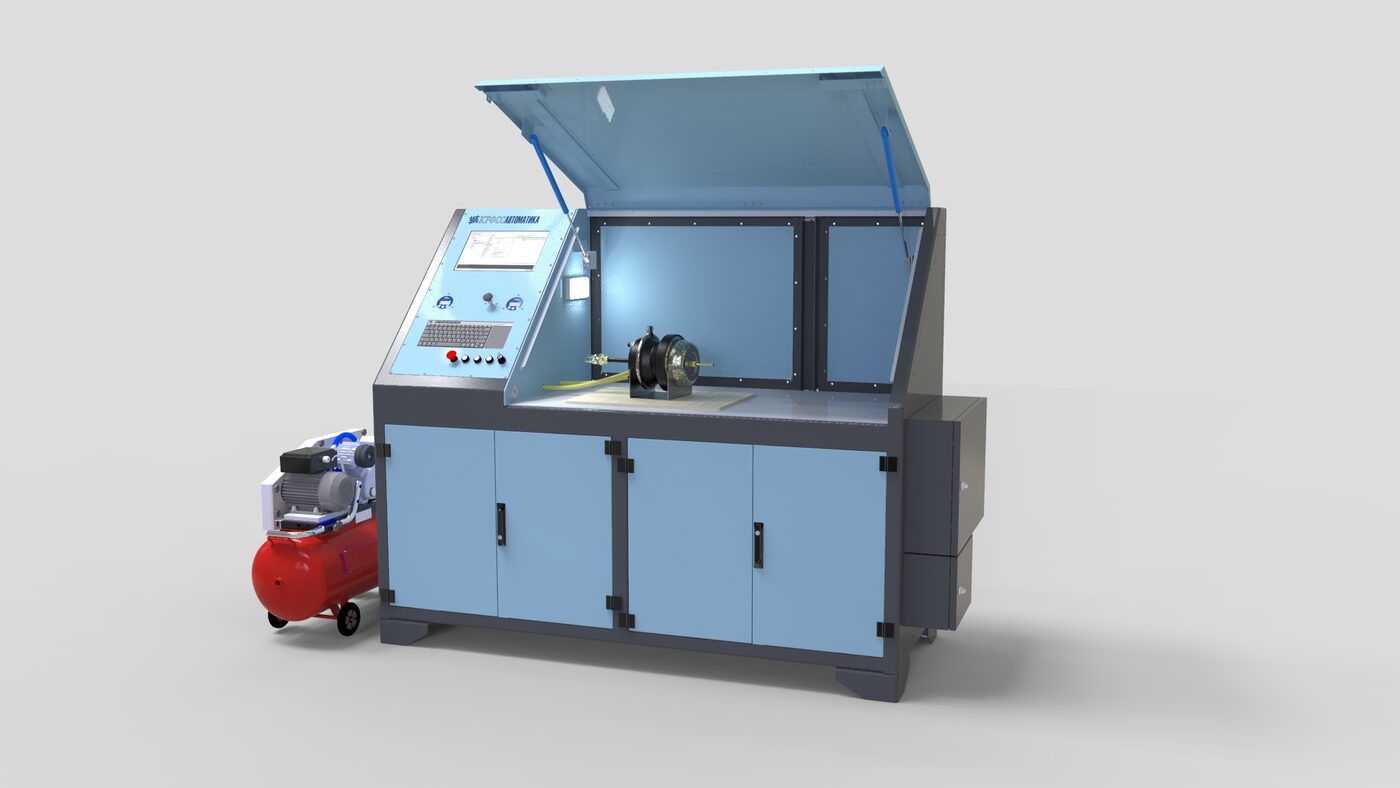

Стенд выполнен в виде единого изделия в металлическом корпусе пультовой конструкции:

• Левая секция — измерительно-управляющая система: промышленный компьютер с монитором, клавиатурой, мышью; принтер; контроллер с модулями ввода-вывода; датчики давления и температуры; система бесперебойного питания
• Центральная секция — пневматическая станция: блок подготовки воздуха, электропневмоклапаны, коммутационная арматура, фильтры, трубопроводы
• Верхняя ниша — рабочее пространство оператора с защитной крышкой; манометры на панели для визуального контроля

Выполняемые функции

• Набор испытательного давления по заданной циклограмме (скорость, величина, количество ступеней)
• Поддержание давления на участках выдержки под статической нагрузкой
• Автоматическое определение скорости падения давления при негерметичности
• Полуавтоматический режим: ручная коммутация → автоматический цикл испытаний
• Контроль хода испытаний по манометрам на панели и по монитору
• Видеоконтроль зоны испытаний (опционально)
• Аварийный автоматический останов при нештатной ситуации
• Автоматическая генерация и выдача протокола испытаний
• Ведение архива технологических параметров, регистрация событий

Технические характеристики

Диапазон давления, количество позиций, габариты — определяются ТЗ Заказчика.

Условия поставки

Разработка проектно-конструкторской документации (1 мес.) → изготовление действующего образца (2 мес.) → пуско-наладка и поставка (1 мес.). Общий срок 4–5 месяцев. Полный комплект документации: паспорт, руководство по эксплуатации, электрические схемы. Лицензия на ПО, дистрибутивы. Обучение персонала. Гарантийное обслуживание.
