Назначение

Высоконапорная термобарокамера предназначена для испытаний скважинного оборудования воздействием экстремального давления и температуры. Стенд моделирует условия нефтяной скважины на глубинах до нескольких километров, позволяя проверять погружные телеметрические системы, скважинные приборы и датчики, корпусные изделия и сборки длиной до 8,5 метров, кабельные вводы и гермовводы.

Ключевые характеристики

• Давление до 150 МПа (~1500 атмосфер) — соответствует глубинам 10+ км
• Температура до 150°C — с программным управлением нагревом и охлаждением
• Длина испытуемых изделий до 8,5 метров — длинномерные скважинные сборки
• Масса изделий до 300 кг — усиленная механизация загрузки/выгрузки
• ПО «Кросс-Старт» — циклограммы, архивирование, протоколирование

Состав и конструкция

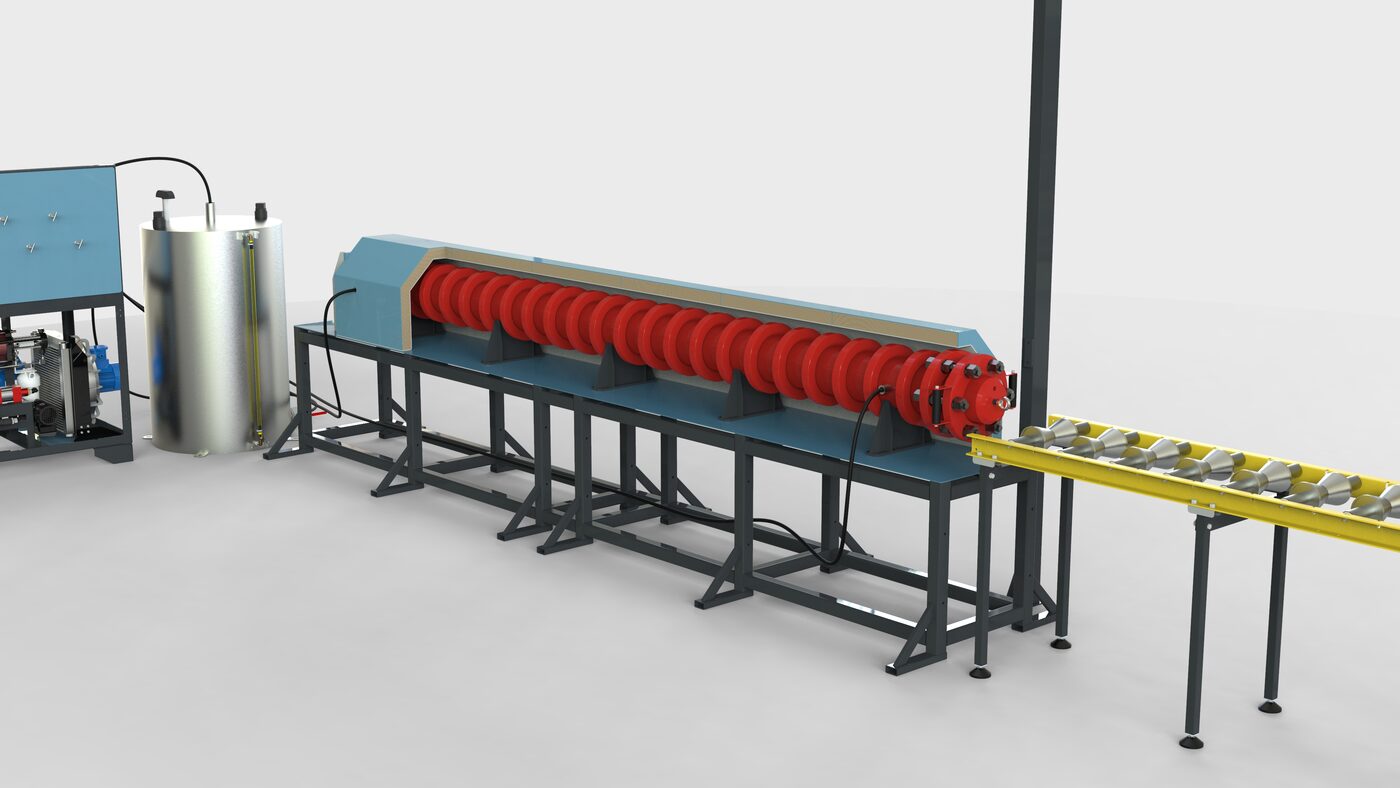

Барокамера: секционный цилиндрический корпус из легированной стали длиной ~9 м со съёмной торцевой крышкой на высокопрочных шпильках. Высоконадёжные металлические уплотнения (RTJ, овальные, восьмиугольные кольца). Гермоввод кабеля по ГОСТ 14213-89. Защитный металлический кожух с теплоизоляцией.

Подсистема нагрева: кольцевые (хомутовые) ТЭНы или греющий кабель специального исполнения на наружной поверхности барокамеры под теплоизоляцией. Точное управление температурой от ПК.

Подсистема охлаждения: внешний теплообменник с принудительной циркуляцией. Прокачка рабочей жидкости через камеру и контур охлаждения для быстрого снижения температуры между циклами.

Пневмогидросистема: насос высокого давления (пневмоприводной или электроприводной), контуры прокачки и заполнения, фильтры, гидробак, регулирующая арматура. Рабочая жидкость: вода или силиконовое масло ПМС-20.

Средства механизации: рольганг для загрузки/выгрузки длинномерных изделий, тельфер грузоподъёмностью 500 кг, столик-подставка для крышки и инструмента, защитная оснастка.

Пульт управления: полноразмерная стойка с откидной крышкой на пневмолифтах, поворотный кронштейн для монитора, встроенный принтер, рабочее место сидя/стоя (стул в комплекте), закрывающийся ящик для документации.

Выполняемые функции

• Программное управление температурой и давлением по заданной циклограмме
• Автоматическое поддержание параметров с заданной точностью
• Выдержка на каждом шаге циклограммы с контролем всех параметров
• Охлаждение изделия прокачкой жидкости через контур охлаждения
• Запись параметров процесса с дискретностью 0,1 сек
• Автоматическое формирование протокола испытаний
• Передача результатов по сети (Ethernet/Wi-Fi)

Технические характеристики

Безопасность

Стенд разрабатывается с учётом Федеральных норм и правил в области промышленной безопасности, «Правил промышленной безопасности при использовании оборудования, работающего под избыточным давлением», ТР ТС 010/2011, ТР ТС 004/2011, ГОСТ Р ИСО 13849-1, ГОСТ Р ИСО 12100. Возможна организация экспертизы промышленной безопасности (по отдельному соглашению).

Условия поставки

Комплексная поставка «под ключ». Полный комплект эксплуатационной документации, методика аттестации и свидетельство о первичной аттестации. Все измерительные приборы — с поверкой и внесены в реестр СИ.
