Автоматизированный стенд для проверки на герметичность блоков ТМС


Автоматизированный стенд для проверки на герметичность блоков погружной телеметрии


Стенд  предназначен для проведения испытаний погружных блоков ТМС различных заводов-изготовителей на герметичность способом внешней опрессовки согласно требованиям ГОСТ 24054-86 и методике испытаний Qf по ГОСТ 28210-89. Блок полностью погружается в испытательный сосуд, в испытательном сосуде создается избыточное давление 60 МПа и выдерживается не менее 10 минут.

Узнать цену
  • Для продукта возможно исполнение по вашему ТЗ, с учетом заданных параметров и особенностей *
  • Описание
  • Характеристики
  • Скачать

Стенд проверки герметичности блоков погружной телеметрии предназначен для проведения испытаний погружных блоков ТМС различных заводов-изготовителей на герметичность давлением 60 МПа. Проверка герметичности блоков погружной телеметрии проводится способом внешней опрессовки согласно требованиям ГОСТ 24054-86 и методике испытаний Qf по ГОСТ 28210-89. Блок полностью погружается в испытательный сосуд, в испытательном сосуде создается избыточное давление 60 МПа и выдерживается не менее 10 минут.

Стенд рассчитан на эксплуатацию  в промышленных условиях в закрытых помещениях со средней загрузкой – до 2000 часов\год, до 5000 испытаний в год.

При разработке данного стенда учитывались следующие желаемые характеристики конструкции:

  • Низкая стоимость владения (затраты на приобретение и эксплуатацию);
  • Эргономичность конструкции, удобство эксплуатации, отсутствие трудоемких ручных операций;
  • Поддержка максимально широкой номенклатуры испытуемых изделий (Погружные и наземные блоки следующих производителей: "Алмаз", "Электон",  "Борец", "ИРЗ", "Эталон", "Новомет", "Новые технологии", "Триол", "Phoenix", Centinel от "Бейкер Хьюз");
  • Высокая надежность за счет применения высококачественных материалов и комплектующих изделий, износостойкость, коррозионная стойкость, механическая прочность.
  • Объективность технологического контроля за счет применения (опционально) автоматизированной измерительной системы.

Мы предлагаем комплексную поставку (стенд, принадлежности, запасные части, документация), работы выполняются «под ключ» с проведением испытаний на территории изготовителя (а также, по отдельному требованию, на территории Заказчика). Данный стенд может поставляться как самостоятеьная позиция так и в составе комплексного стенда тестирования ТМС. В таком варианте позиция контроля герметичности является одной из позициий комплексного участка контроля, объединенных единой системой управления.

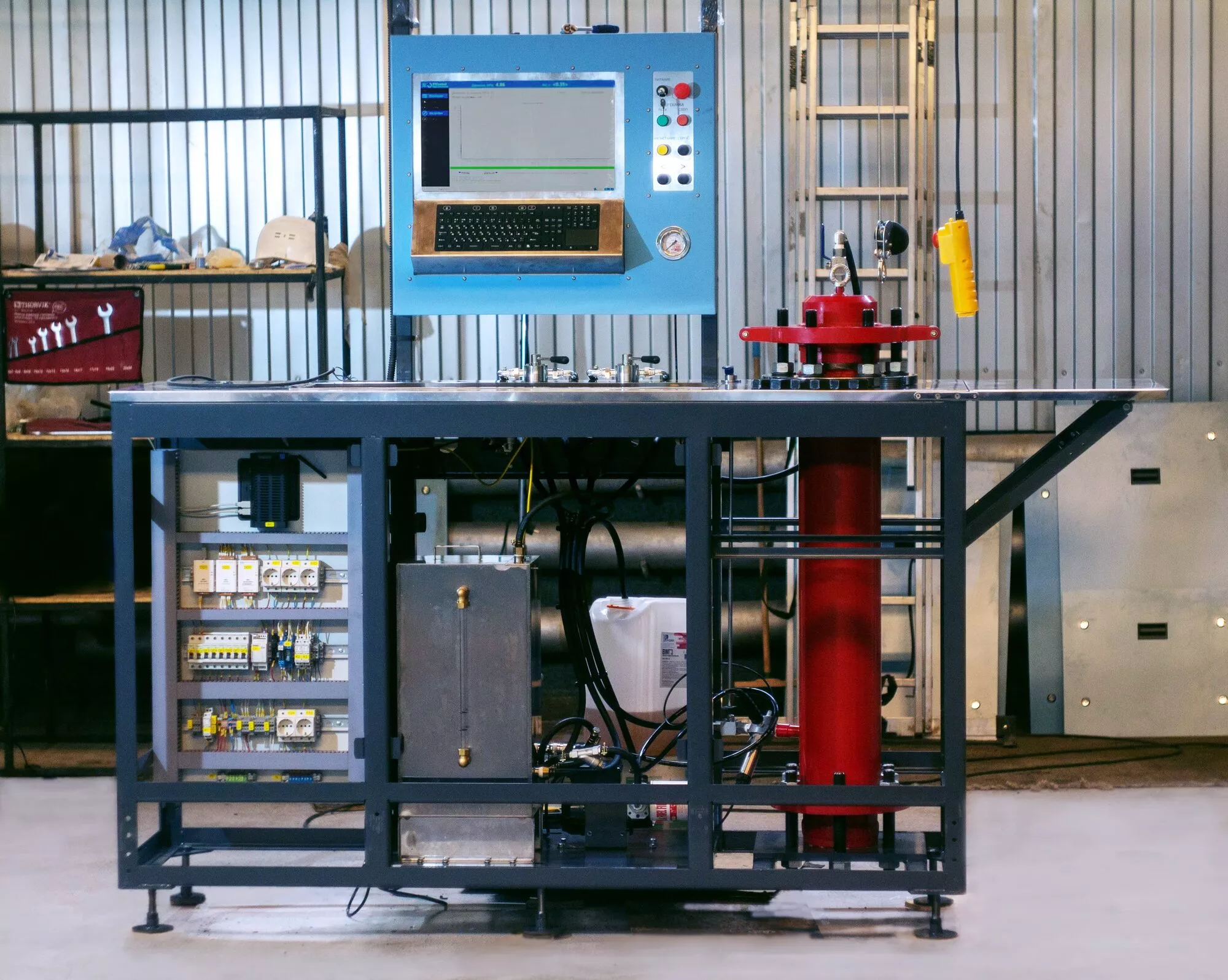

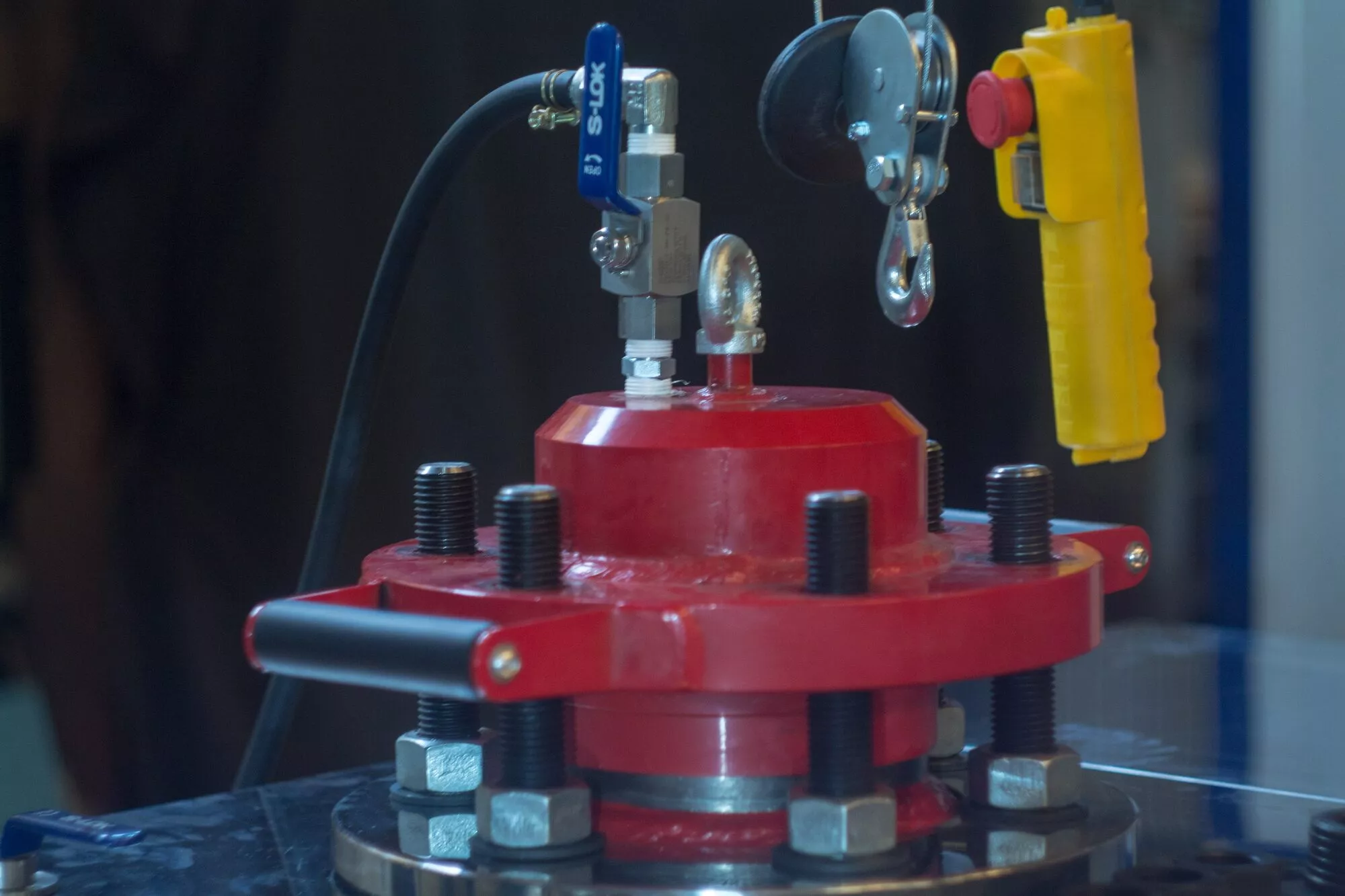

 Конструкция стенда выполняется на раме. Испытательный сосуд заглублен в раму для удобства загрузки испытуемых блоков. Пол стенда выполнен из нескользящего рифленого листа. Для удобства загрузки тяжелых и габаритных блоков применяется электротельфер на поворотном  устройстве, обеспечивающий плавный подъем/спуск испытываемых изделий и крышки испытательной камеры. Клапаны управления и манометр размещены на стойке управления. Для удобства работы и с целью предотвращения розлива масла вокруг испытательного сосуда предусмотрен стол с отбортовкой.

  • Разделитель сред предотвращает попадание загрязнений из испытательной камеры в контур маслостанции высокого давления.
  • Наличие утечки внутрь корпуса проверяемого изделия определяется по разности масс. Взвешивание производится на точных весах, входящих в поставку.
  • Для облегчения загрузки / выгрузки изделий используется подъемно-поворотное устройство с электротельфером.

 Информационно-измерительная система в составе стенда

Информационно-измерительная и управляющая система (ИИУС) предназначена для автоматического контроля и регистрации параметров испытаний и служит повышению объективности и достоверности технологического процесса, снижению влияния человеческого фактора. ИИУС обеспечивает ведение полуавтоматического цикла испытаний, контроль и регистрацию всех измерительных параметров испытаний, как от эталонных датчиков, так и снимаемых с проверяемых изделий. ИИС обеспечивает сохранение параметров процесса в архиве и выдачу протокола испытаний. В состав ИИУС входит стойка управления и шкаф наземного оборудования ТМСН.

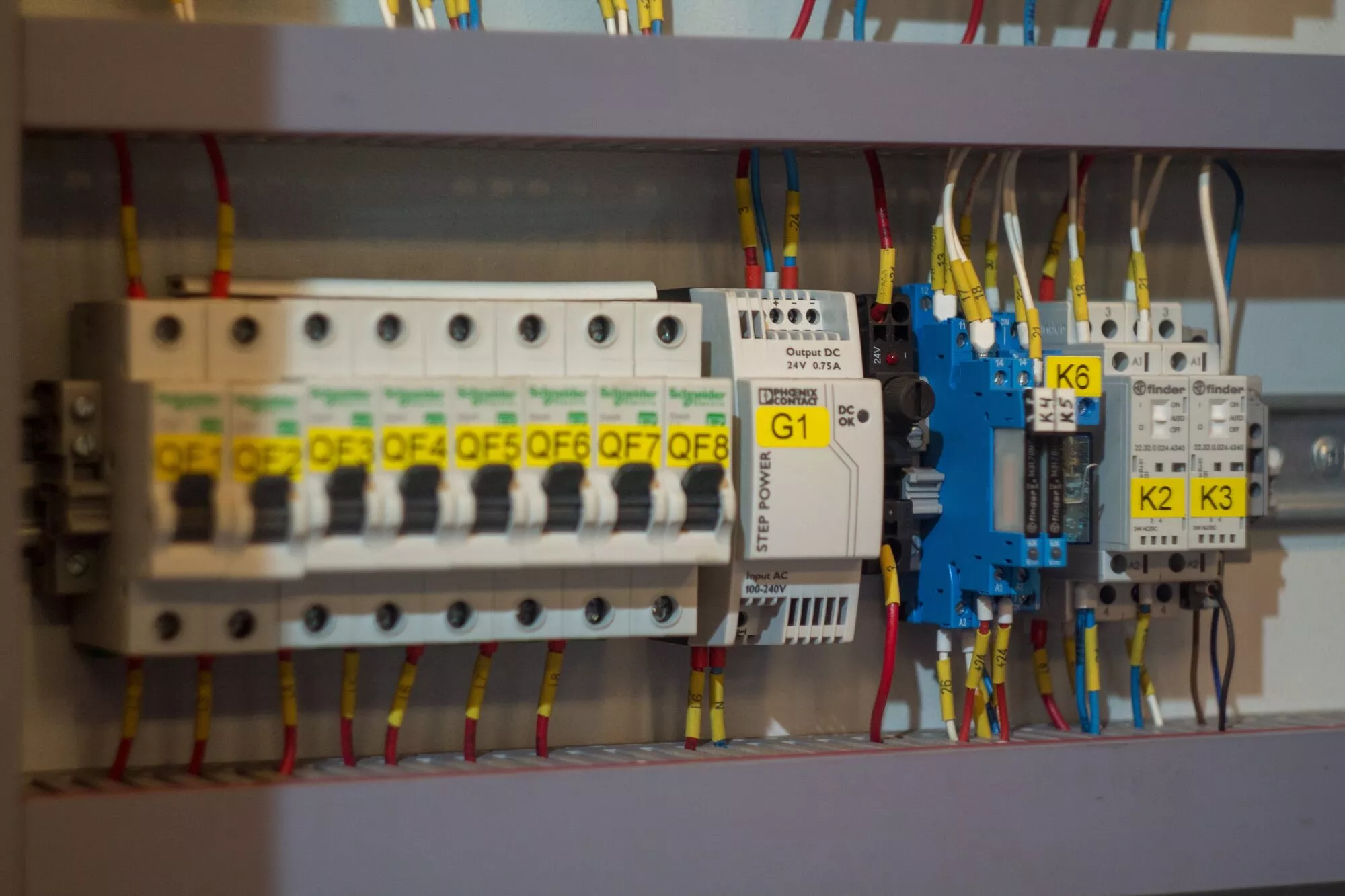

Стойка управления собрана на элементах фирмы ABB, Lenovo, ICP DAS, Finder, Dell

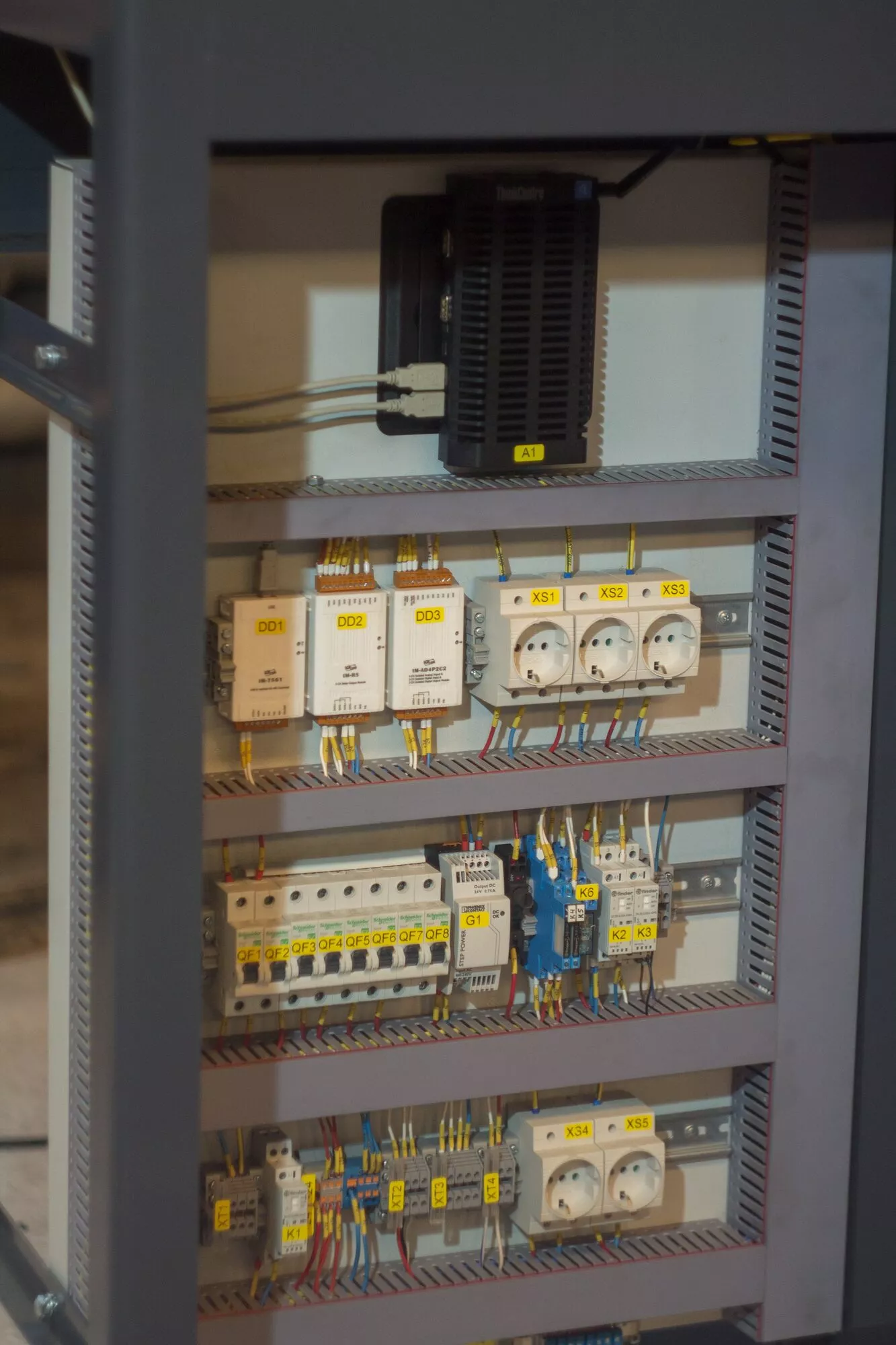

В стойке расположены:

  • Промышленный компьютер на базе Mini-ITX;
  • Коммутационная аппаратура;
  • Монитор;
  • Клавиатура и манипулятор «мышь»;
  • Периферийные модули ввода цифровых и аналоговых сигналов.

ИИУС обеспечивает сохранение всех параметров процесса в архиве и выдачу протокола испытаний.

Программное обеспечение ИИУС устанавливается фирменное, разработки ООО «Кросс-Автоматика» марки «Кросс-Старт».

ПО полностью обеспечивает всю необходимую функциональность для проведения испытаний, фиксации результатов и выдачи протокола.

ИИУС внесена в реестр средств измерений.  Все измерительные элементы ИИУС также имеют сертификаты, свидетельства о поверке, свидетельства об утверждении типа средств измерений.



Условия поставки договорные.




Параметр

Значение

Испытательная среда

минеральное масло ВМГЗ ТУ 38 101479-00

Рабочая жидкость гидросистемы

минеральное масло ВМГЗ ТУ 38 101479-00

Максимальное рабочее давление, ограниченное предохранительным клапаном насоса

65 МПа

Время заполнения испытательного сосуда рабочей жидкостью, с помощью подкачивающего насоса

5 мин

Время испытания одного изделия

от 10 мин

Максимально допустимое давление в испытательной камере

70 МПа

Максимальный размер проверяемого изделия

диаметр 117 мм, длина 1240 мм, вес 50 кг

Максимальная грузоподъемность подъемно поворотного устройства

80 кг

Рабочее положение испытуемого блока

вертикальное

Время на загрузку, выгрузку, подготовительные операции

5 мин.



Производительность Стенда по количеству испытуемых блоков, шт. в сутки – 40.

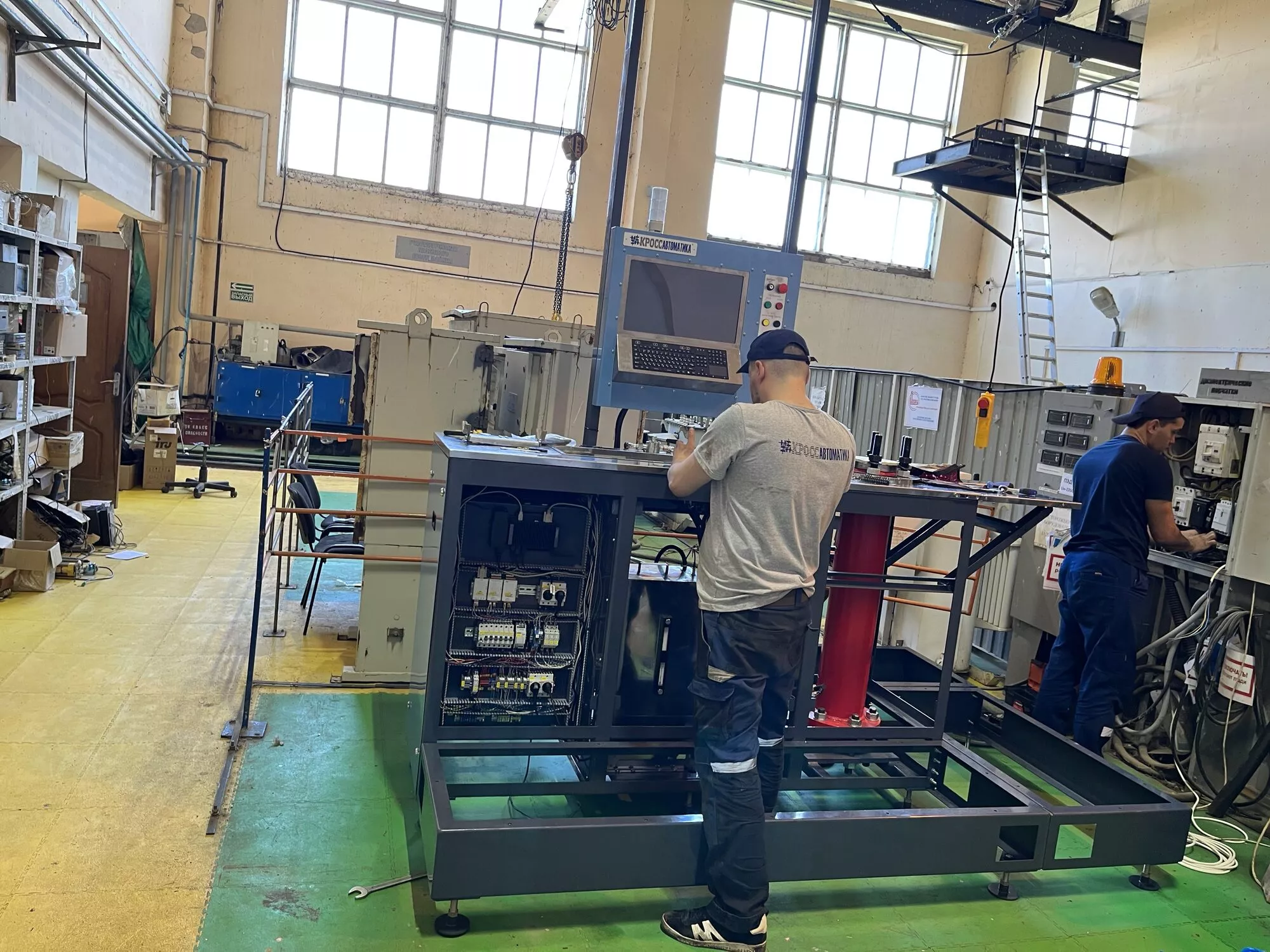

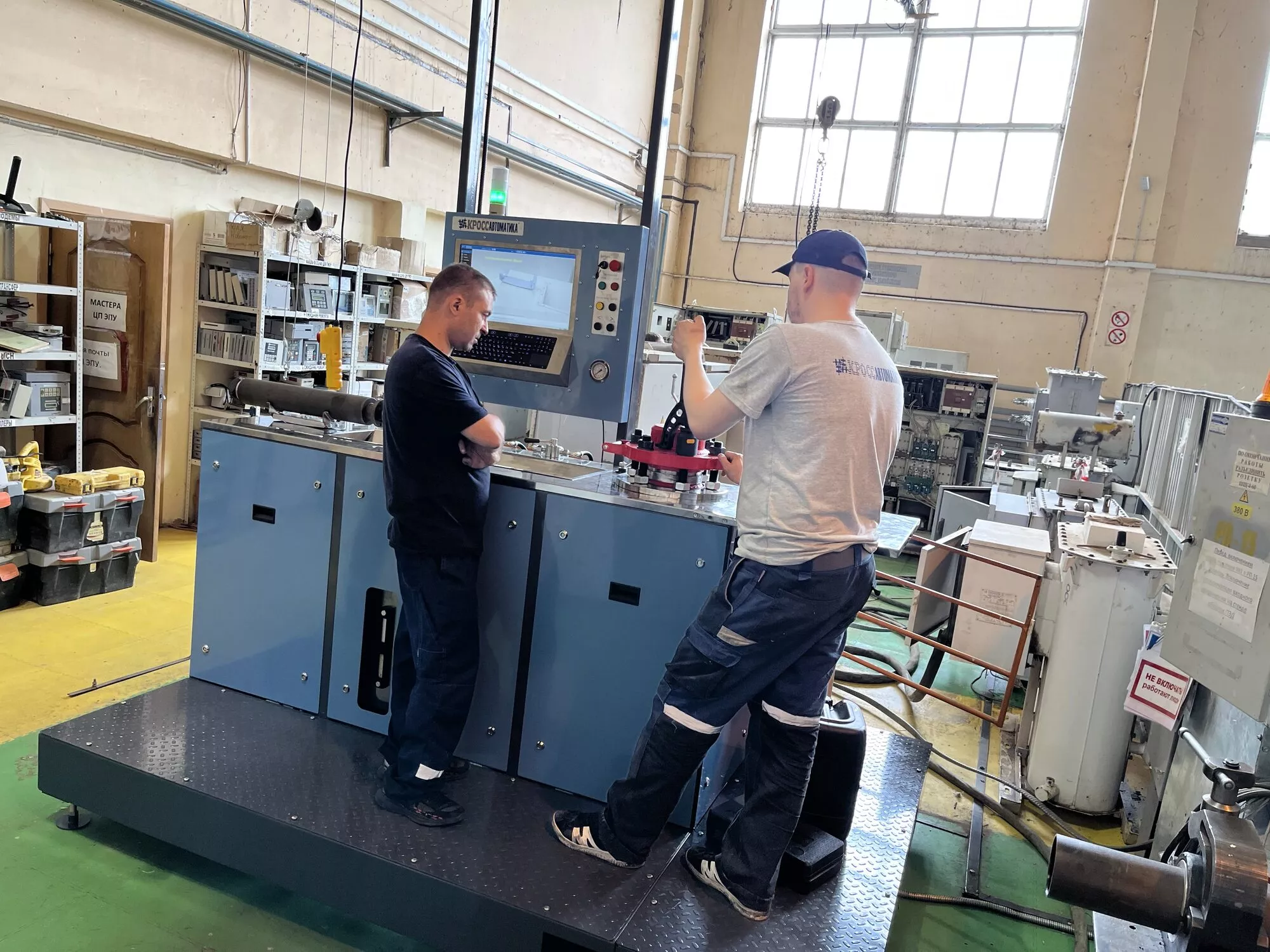

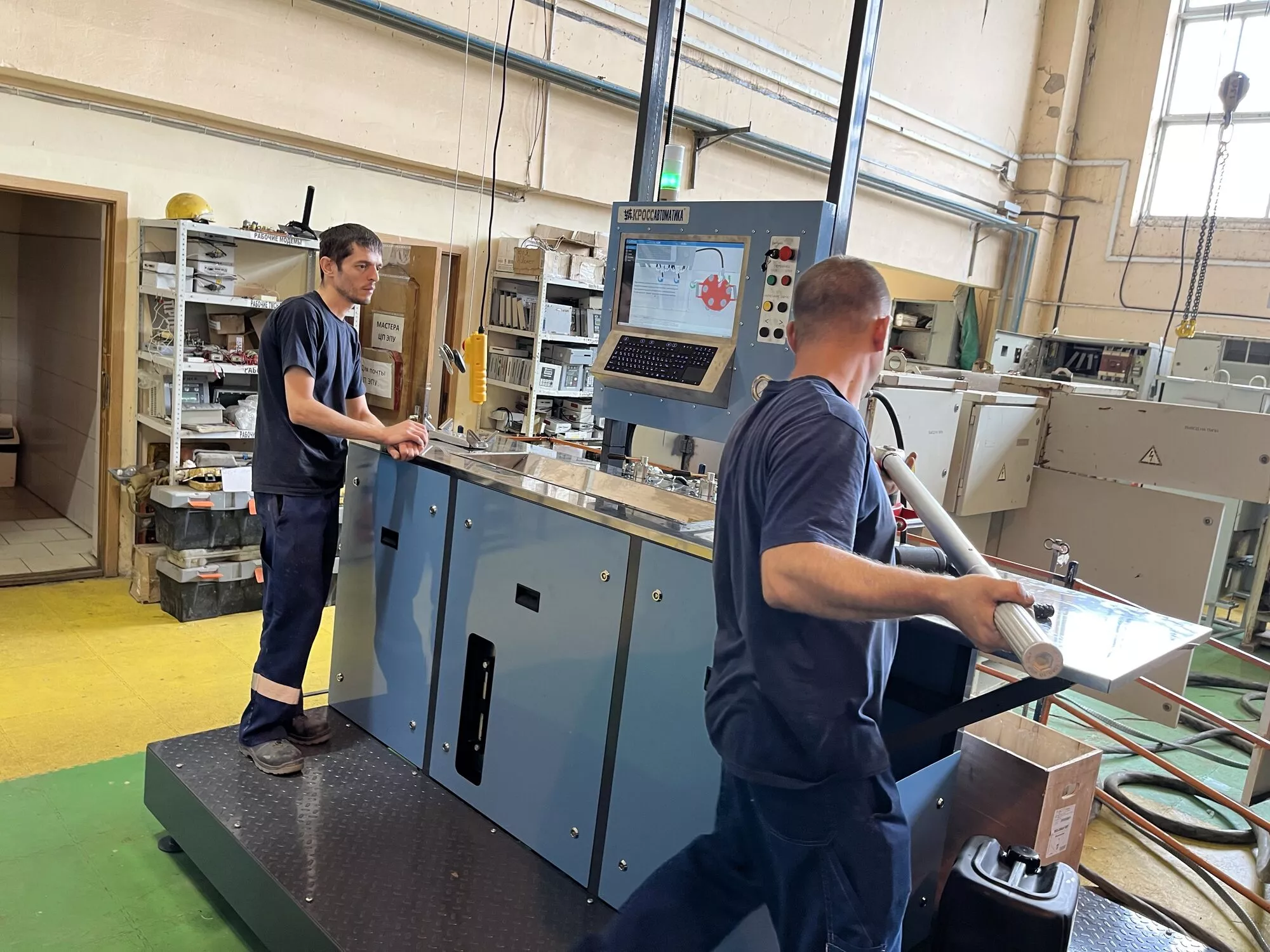

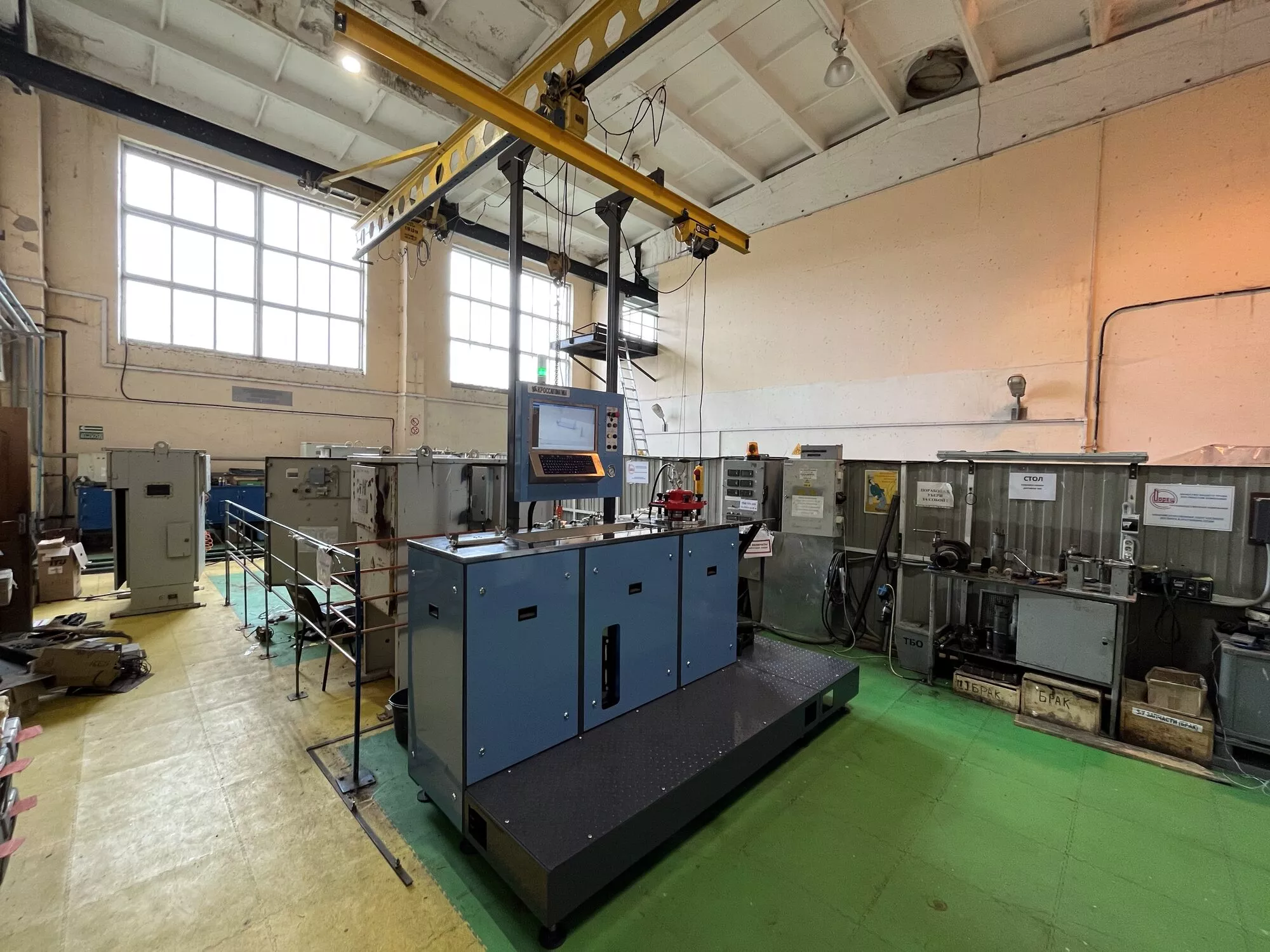

Фото отгруженных изделий
